廃水処理プラント用の自動マルチレーキファインバースクリーン

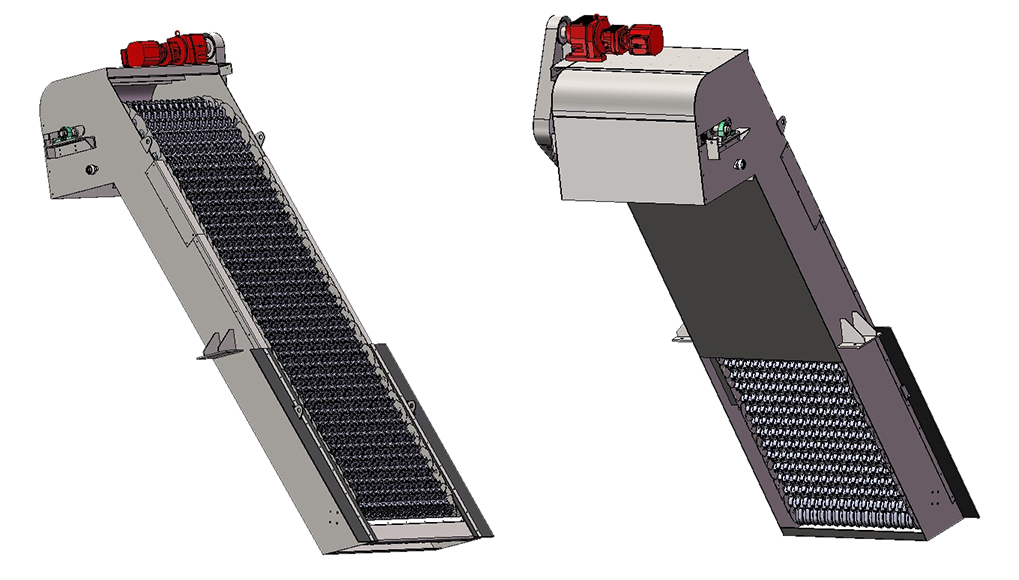

製品導入

下水濾過のためのブープマルチレーキ細棒画面は、広く使用されており、排水処理の中で前処理された汚れやブロックされた機器です。都市下水、排水ポンプ工場、都市廃水、産業排水、興奮に適用できます。

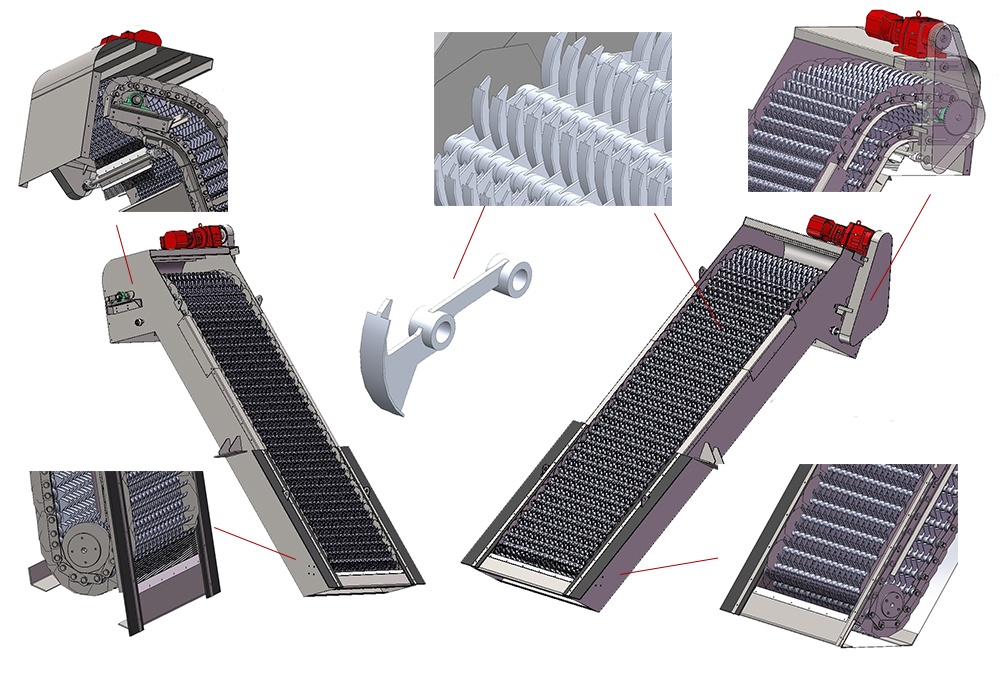

構造と作業の原理

廃水濾過のためのブーツマルチレーキ細棒画面は、伝送装置、レイクチェーンシステム、サポートフレームおよびスクリーニング除去機構で構成されています。

メインマシンフレーム JB / ZQ4000.3-86溶接部品の一般的な技術的条件に従って特別な組立プラットフォームに溶接されています。 歯は高品質のステンレス鋼またはナイロンでできており、金型と打ち抜き機を使用することによって一次打抜きによって形成されています。歯のすくいは、多くの小さな歯の熊手からなる大きな回転面です。歯間の間隔を確実にするために、ナイロンを分離パッドとして使用するものとします。

この機械的ロータリーファインバースクリーンは、いくつかの小さな歯からなる全体のネットです。チェーンごとに運転中に、底から上へのスクリーニング作業が行われます。それはスクリーニングおよび除去装置の自重によってドレグを放出する。

レーキ表面全体は、従動チェーンによって駆動される上から下への循環運動をします。歯付きハローに遮断された固体懸濁物は、排出口まで拾い上げられ、ブラシを回すことによって除去されます。その後、ウォーターポンプを保護し、その後の作業負荷を軽減するという目的に達するでしょう。

特徴

• この機械は全自動制御を採用しています。それを保持していなくてもそれは依然としてうまくいくことがあります。いかなる妨害の場合は、アラームを与え、自動的に停止します。


• 電気的過負荷保護装置は、機械類またはオーバーロードで故障が発生すると、自動的に停止すると自動的に停止してアラームを与えます。 このデバイスの動作は敏感で信頼性があります。


• メインマシンフレームは統合型で、構造は安全で妥当です。


• 歯の表面は凸のストリップを持っています。強度による変形には容易ではないことを確認してください

• 汚れを完全に取り除くことができ、操作は柔軟で信頼性があります。

• この装置は正確に作用することができ、モーター軽減ボックスへの過剰負荷による損傷を効果的に防止することができます。

• チェーンおよびチェーントラックフォームの閉じた状態で、スクリーニングがトラックに入るのを効果的に防止し、ジャミングを避けることができます。

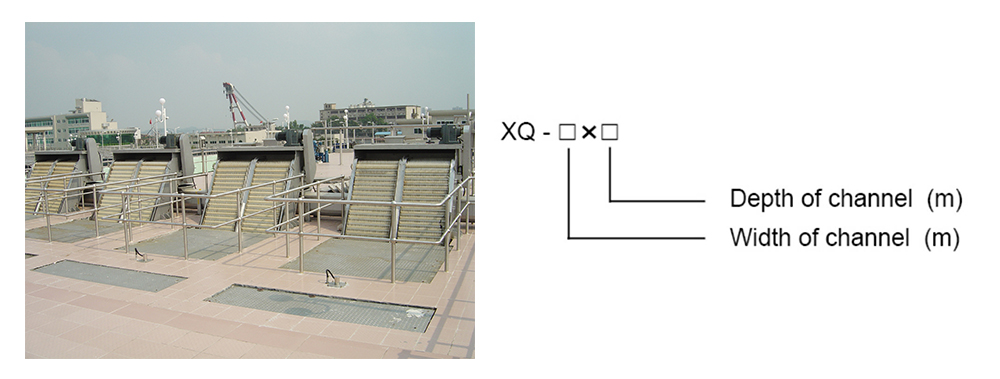

モデル表示

技術的なパラメータ

注：これ メカニカルマルチレイクファインバースクリーンは一種のカスタマイズされた製品です。特定の技術的パラメータは顧客のニーズとは異なります。以下のパラメータは参照としてのみ使用されます。

ノート：

1-理論水流（除外堆積物など）=ゲートを横切る流れの平均速度 ×水 流れる面積×水流通面積の有効率

2 - 水位差に対応する設計された水流量V = 1m / sはほぼ同じである √H= 200mm。

3-水流路=チャネル幅B×（水位H1~H）/SINα。

5 - 実際の水流はゲートスラグと水などに基づくべきであるため、通常は理論値の0.5倍で推定されています。

インストールサイズ図形

技術モデルデータ

ノート： 歯の移動速度2m /分に対応する上の表の電力。

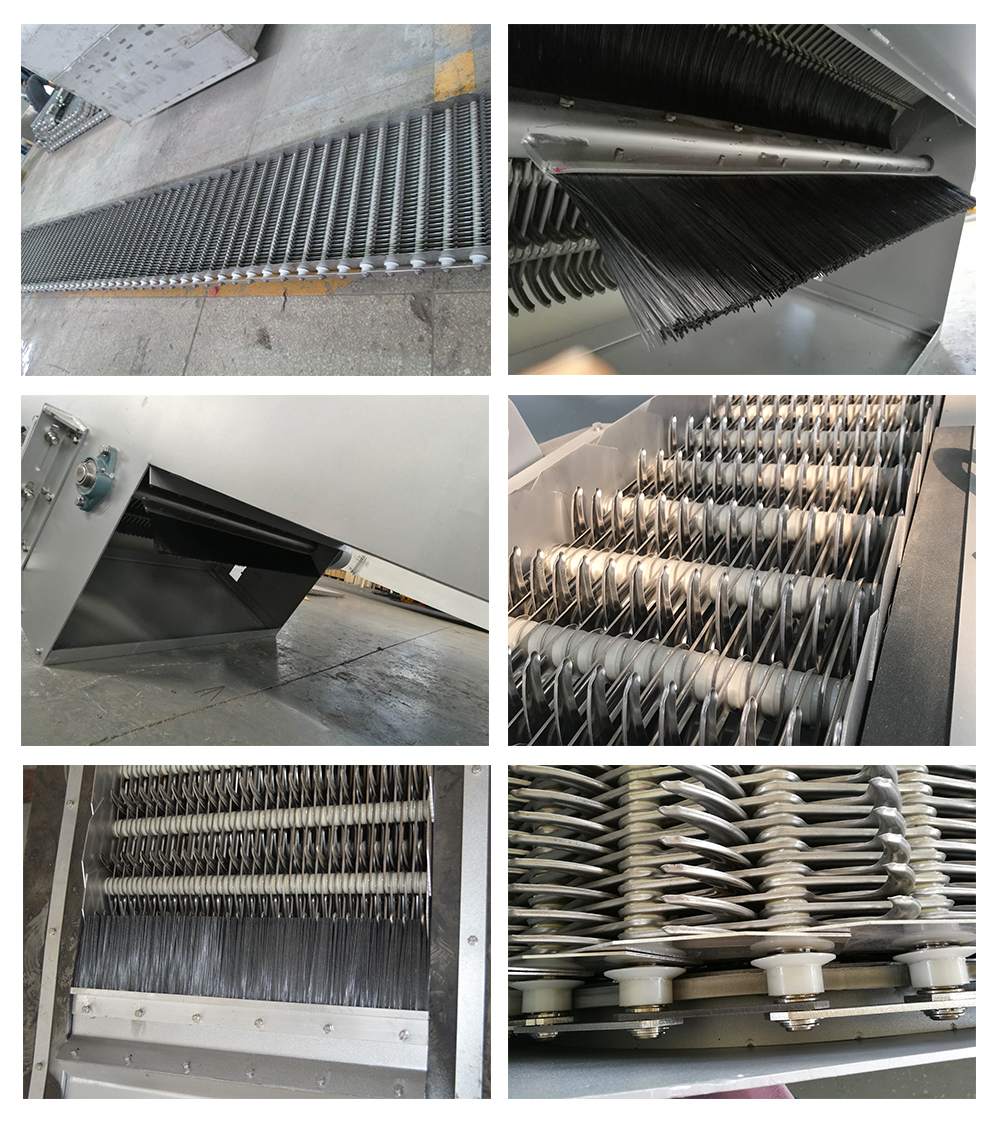

製品詳細

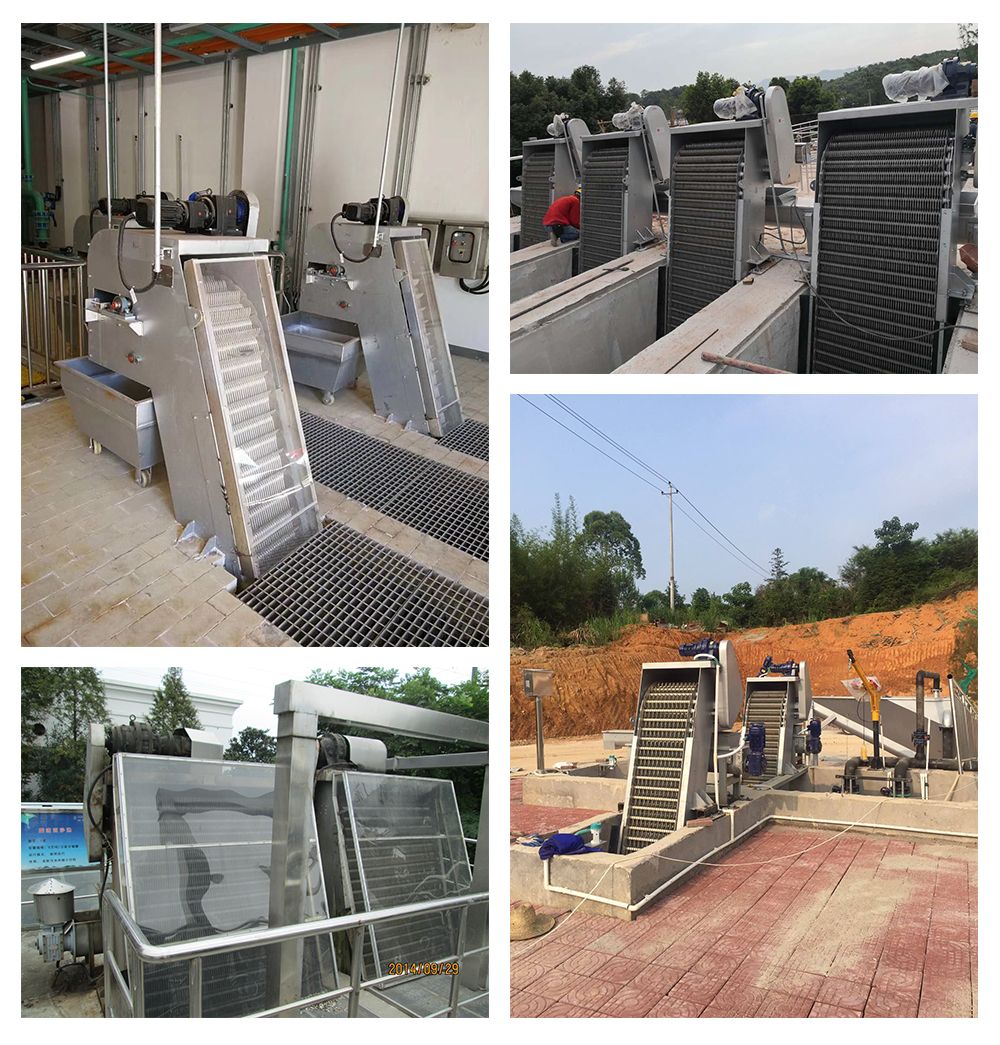

オブジェクトサイト

注文の指示

• モデル選択は技術的なパラメータとプロセス要件を参照しなければなりません。モデルとスラグの出口の高さを示す必要があります。そうでなければ、スラグ出口の高さは750mmとして編成されます。

• 材料とモーターのブランドが注目されていない場合は、私たちの国内モーターを使い、素材はSS304になります。

• プリエンプレッドプレート、スラグ収納装置、搬送装置は全て別途購入するために必要とされる。プレメンデッドプレートの設置構造は、技術者から尋ねられます。
