下水ろ過用の機械式ロータリーファインバースクリーン

製品導入

下水濾過のためのブーツの機械的回転細かいバースクリーンは、廃水処理の重要な汚れやブロックされた機器の一つです。都市下水、排水ポンプ工場、都市廃水、産業廃水に適用できます。

構造と作業の原理

下水濾過のためのブープ機械式ロータリー細棒スクリーンは、伝送装置、レイクチェーンシステム、支持フレームおよびスクリーニング除去機構で構成されている。

メインマシンフレーム JB / ZQ4000.3-86溶接部品の一般的な技術的条件に従って特別な組立プラットフォームに溶接されています。 歯は高品質のステンレス鋼またはナイロンでできており、金型と打ち抜き機を使用することによって一次打抜きによって形成されています。歯のすくいは、多くの小さな歯の熊手からなる大きな回転面です。歯間の間隔を確実にするために、ナイロンを分離パッドとして使用するものとします。

この機械的ロータリーファインバースクリーンは、いくつかの小さな歯からなる全体のネットです。チェーンごとに運転中に、底から上へのスクリーニング作業が行われます。それはスクリーニングおよび除去装置の自重によってドレグを放出する。

Feat

• メインマシンフレームは統合型で、構造は安全で妥当です。

• 歯の表面は凸のストリップを持っています。強度による変形には容易ではないことを確認してください

• 汚れを完全に取り除くことができ、操作は柔軟で信頼性があります。

• この装置は正確に作用することができ、モーター軽減ボックスへの過剰負荷による損傷を効果的に防止することができます。

• チェーンおよびチェーントラックフォームの閉じた状態で、スクリーニングがトラックに入るのを効果的に防止し、ジャミングを避けることができます。

• 電気的過負荷保護装置は、機械類またはオーバーロードで故障が発生すると、自動的に停止すると自動的に停止してアラームを与えます。 このデバイスの動作は敏感で信頼性があります。

• この機械は全自動制御を採用しています。それを保持していなくてもそれは依然としてうまくいくことがあります。いかなる妨害の場合は、アラームを与え、自動的に停止します。

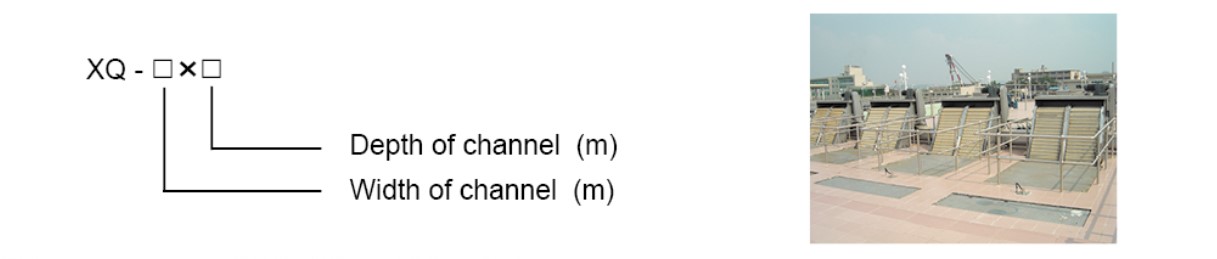

モデル表示

テックニカルパラメータ

注：これ 機械式ロータリーファインバースクリーンは一種のカスタマイズされた製品です。特定の技術的パラメータは顧客のニーズとは異なります。以下のパラメータは参照としてのみ使用されます。

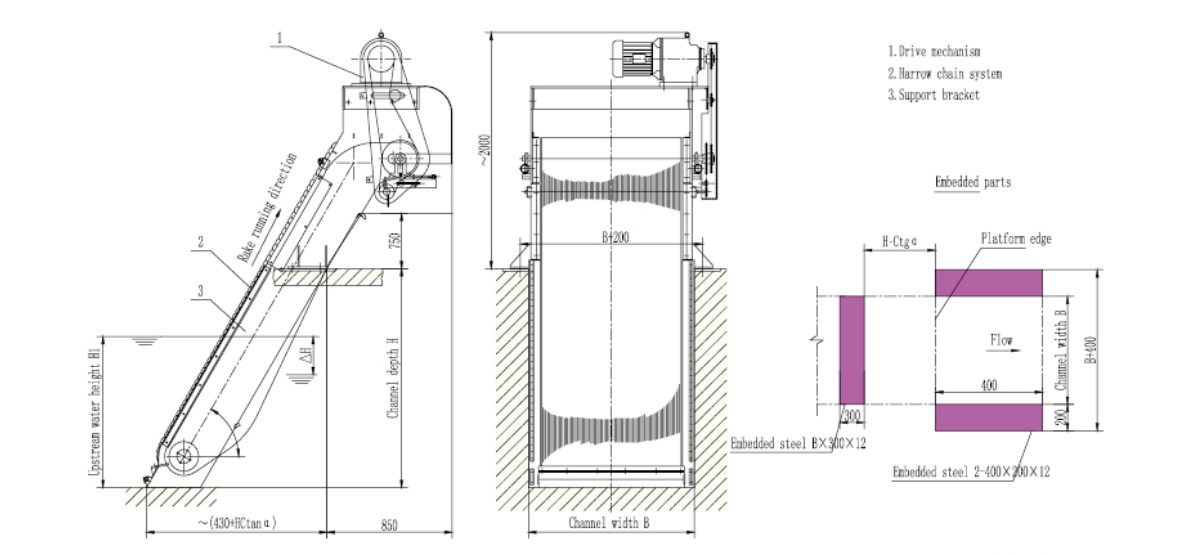

インストールサイズ図形

技術モデルデータ

ノート：

1-理論水流（除外堆積物など）=ゲートを横切る流れの平均速度 ×水 流れる面積×水流通面積の有効率

2 - 水位差に対応する設計された水流量V = 1m / sはほぼ同じである √H= 200mm。

3-水流路=チャネル幅B×（水位H1~H）/SINα。

4 - 歯の移動速度2m /分に対応する上表の電力。

5 - 実際の水流はゲートスラグと水などに基づくべきであるため、通常は理論値の0.5倍で推定されています。

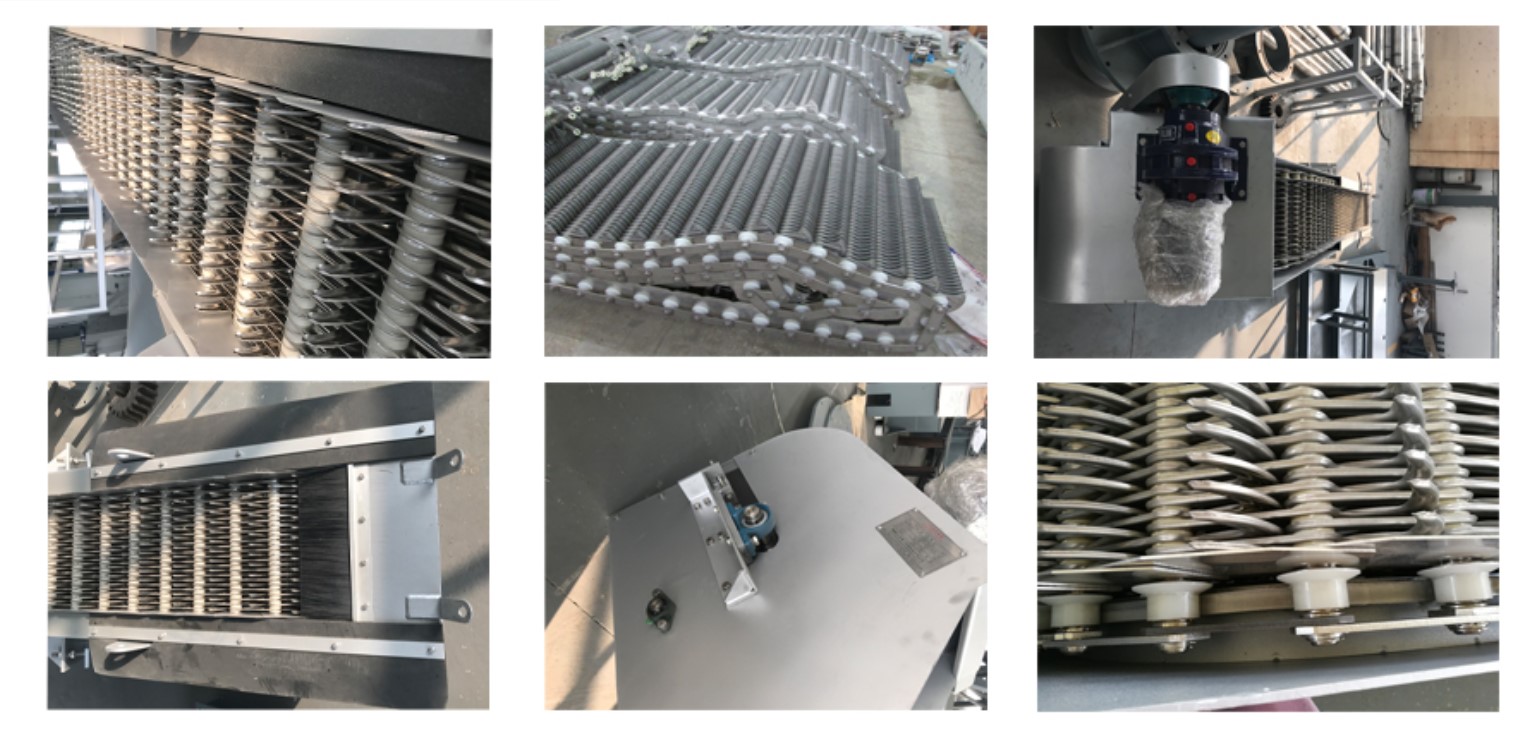

製品詳細

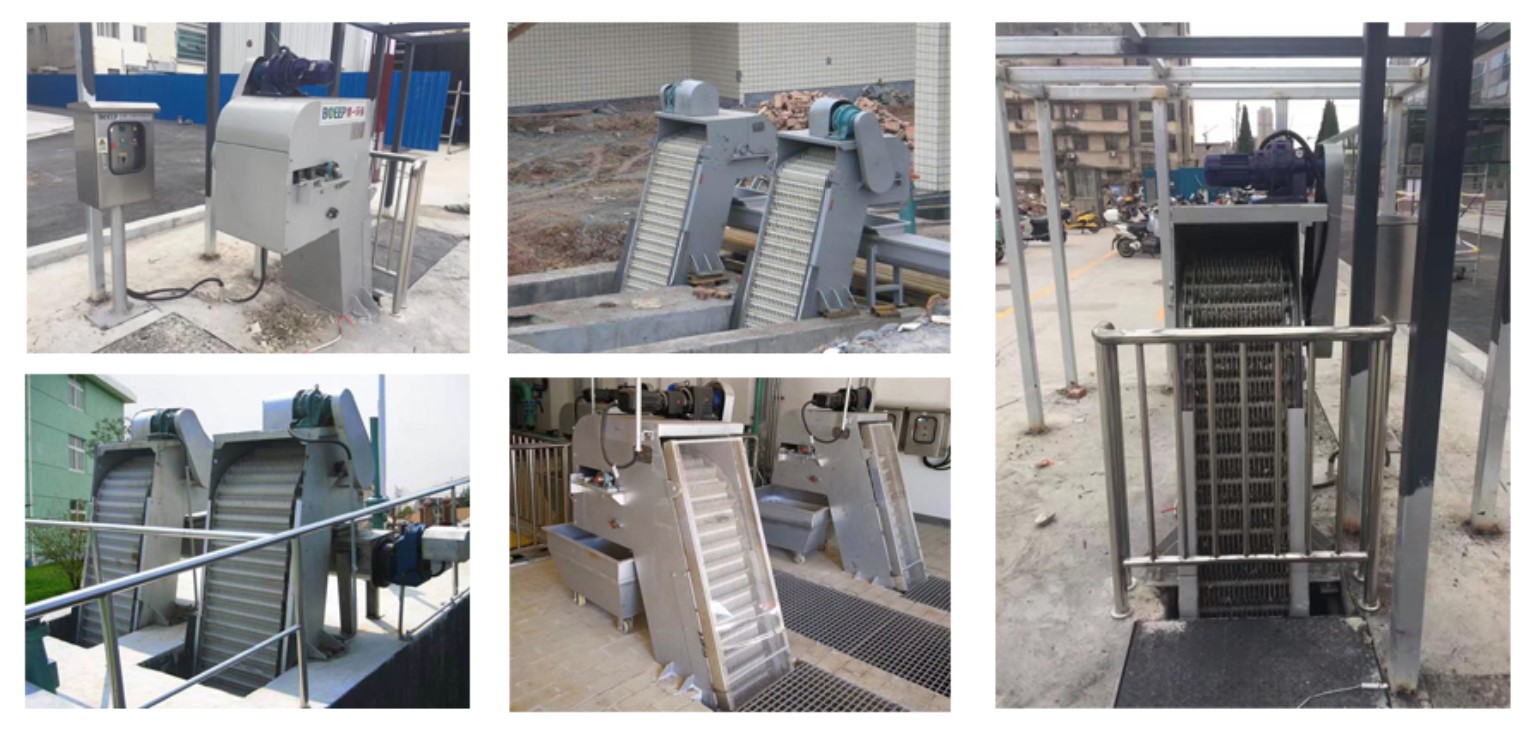

オブジェクトサイト

注文の指示 1 - モデルの選択は技術的なパラメータとプロセス要件を参照しなければなりません。モデルとスラグの出口の高さを示す必要があります。そうでなければ、スラグ出口の高さは750mmとして編成されます。 2 - 素材とモーターのブランドが記載されていない場合は、国内のモーターを使用し、材料はSS304になります。 3 - プリエンプレッドプレート、スラグ収納装置、搬送装置は全て別々に購入するために必要なものをすべて必要とする。プレメンデッドプレートの設置構造は、技術者から尋ねられます。
